硬密封雙向承壓三偏心焊接蝶閥概述

硬密封雙向承壓三偏心焊接蝶閥/全金屬雙向密封焊接蝶閥為三偏心設計結構(可采用多層次或彈性密封結構)，具有雙向等壓承壓關閉性能，這種結構保證閥板密封只是在關閉位置時才與閥座接觸，因此不會產生摩擦或磨損，并產生一種扭矩使彈性密封具有足夠的壓實性能，確保密封面接觸均勻一致。由于采用焊接結構，使閥門與管道平面達到零泄漏，由于焊接蝶閥沒有法蘭，對管道保溫包扎帶來了很大的方便。廣泛應用于集中供熱和催化裂化主風機管道系統、鋼鐵、冶金、化工等工業管道上作切斷或調節流量作用。

硬密封雙向承壓三偏心焊接蝶閥參數

硬密封雙向承壓三偏心焊接蝶閥三偏心原理

閥門采用三偏心結構，即在普通金屬硬密封雙偏心蝶閥的基礎上增加了個角度偏心。這個角度偏心的主要作用是：使閥門在開啟或關閉動作的過程中，密封環與閥座之間的任意一點都會迅速脫開或接觸，做到密封副之間真正的"無摩擦"，延長了閥門的使用壽命。

偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

硬密封雙向承壓三偏心焊接蝶閥密封結構

1. 常規型：多層次密封圈固定在蝶板上，易于更換與調整，密封可靠，適用于大部分場合。
2. 可更換閥座型：體、板座均可更換，便于維修與更換，降低了維護成本。
3. 體密封結構：密封圈固定在閥體上，開啟過程中密封圈不隨蝶板運動，因此不容易損壞；在結構長度較短的情況下，由于板密封結構增加了蝶板的厚度，很容易超出閥體，這時就更適合使用體密封。

硬密封雙向承壓三偏心焊接蝶閥性能特點

- 閥座構造：采用了全金屬合金鋼鍛造閥座構造，其優點是抗沖刷、耐磨損、耐高溫高壓，使用壽命長。
- 雙向密封設計：實現雙向密封，能正、反雙向承壓，正或反向承壓時均不發生內漏，且滿足標準零泄露要求。
- 本質耐火結構與設計：金屬對金屬硬碰硬密封副結構，使閥門本身具有防火特性，且測試結果符合API607的規定。
- 均衡固定結構：密封副固定方式采用均衡分布固定，緊固件定位精確且每個螺栓都均衡受力，杜絕因力分布不均而產生的密封副松動，泄漏。
- 雙重安全構造：為防止因受流體壓力、溫度影響而引起的蝶板變形、閥桿錯位、密封面咬合，在蝶板上下側分別裝有兩個各自獨立的止推環，保證了閥門在任何工況下的正常工作；為防止未知原因所引起的閥桿破損飛出而造成的事故，在閥門下端內外兩處設計了各自獨立的閥桿防吹出結構。
- 動負載填料系統：在閥門的泄漏問題上，傳統上往往都集中于閥座的泄漏，即內漏，而忽略了填料部位的泄漏，即外漏。在填料密封等防止外部泄漏構造上，采取了動負載標準設計，采用了組合式填料密封系統，確保閥門最大泄漏率≤20ppm，使填料持久密封，延長填料免維護周期。
- 可更換式密封副：密封副均可更換，由于蝶板密封面與蝶板是獨立的，閥座與閥體也是獨立的，所以蝶板密封面及閥座可以同時更換；當蝶板密封面或閥座受損時，只需調換蝶板密封面及閥座即可，大大降低了保養成本，減少了維修工時和檢修強度與難度。
- 無死區設計：在設計過程中，特別考慮了在調控領域中的應用問題，充分利用三偏心蝶閥的密封原理，做到了開啟無死區的角度設計，從而杜絕了打開普通閥門時所常見的開度跳躍現象，更排除了閥門的低開度范圍內因磨擦等各種不安定因素所造成的不能調控現象，即排除了死區(不感帶)，這意味著幾乎可以從0開度開始即進入可調控區域，直至90開度。
- 依靠扭矩密封：閥門至始至終都能保持雙向密封性能，閥門密封不依靠介質力，完全由驅動裝置提供的扭矩實現密封，閥門在高、低壓下均能可靠密封，密封性能檢測結果符合API609、ISO5208等標準之規定。
- 全金屬密封副：全金屬雙向壓蝶閥密封副采用金屬對金屬硬碰硬密封，閥座/密封圈完全由金屬材料制成，且做表面硬化處理，即使啟閉頻繁，閥門仍能保持高的密封性能，極大提高了閥門的使用壽命。

硬密封雙向承壓三偏心焊接蝶閥流量特性

硬密封雙向承壓三偏心焊接蝶閥尺寸

硬密封雙向承壓三偏心焊接蝶閥安裝說明

1、安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，核實后應進行清潔處理。
2、蝶閥可安裝在設備管道上的任意位置，但有傳動裝置的，應直立安裝，即傳動裝置必須垂直水平管路的位置。安裝位置有利于操作和檢查。
3、蝶閥安裝時應盡量讓介質從閥門的旋轉軸往密封面方向流過，因為正向密封性能優于反向密封。
4、蝶閥與管道的連接螺栓，安裝時應按對角線方向多次擰緊，連接螺栓不得單件一次擰緊，以防受力不均而造成法蘭連接處泄漏。
5、開啟閥門時要逆時針轉動手輪，關閉時要順時針轉動手輪，要按開啟、關閉指示標記旋轉到位。
6、電動蝶閥出廠已將行程調好，為防止電源接通方向搞錯，第一次接通電源前先手動開至半開位置，檢查指示盤方向與閥門開啟方向是否一致。
7、閥門在使用時，如發現故障，應立即停止使用，查明原因及清除故障。
8、閥門的保管：未安裝使用的閥門應存放在干躁的室內，堆放整齊，不允許露天存放，防止損壞和銹蝕，保管時間較長的閥門，要定期清洗、吹干、涂防銹油。閥門兩端應用盲板保護法蘭密封面，防止雜質進入內腔。

行業應用

行業應用

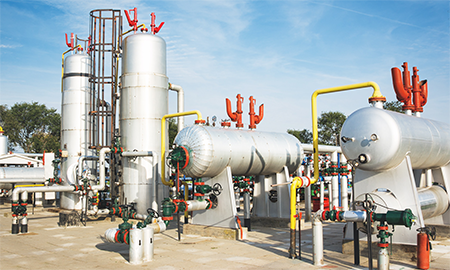

石油天然氣LNG天然氣被采集后，需要通過液化然后便于貯存和運輸，液化天然氣進出口貿易一般采用船運，然后到達接收站，再進行重新氣化。氣化天然氣通過管道輸送到城市管網到各家各戶。天然氣被采集后需要進行一系列的提純，天然氣經預處理，脫出重質烴、硫化物、CO2、水等雜質，再進行常溫降溫-160度，就可液化。所有的氣態和液態提取，運輸，貯存都會使用到閥門，通常低溫截止閥，低溫閘閥，不銹鋼球閥，低溫蝶閥等。

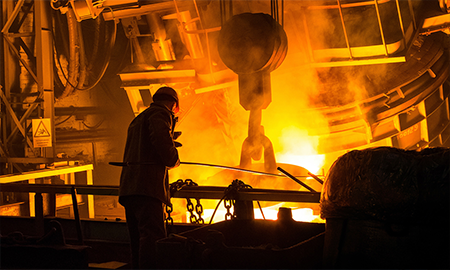

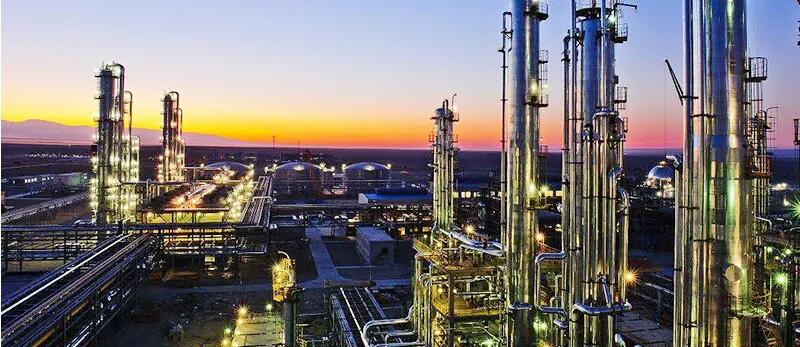

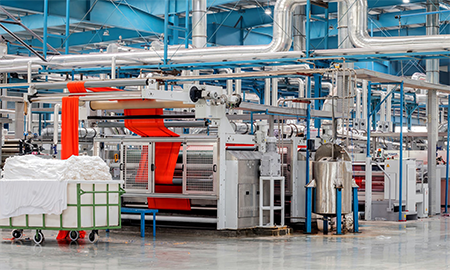

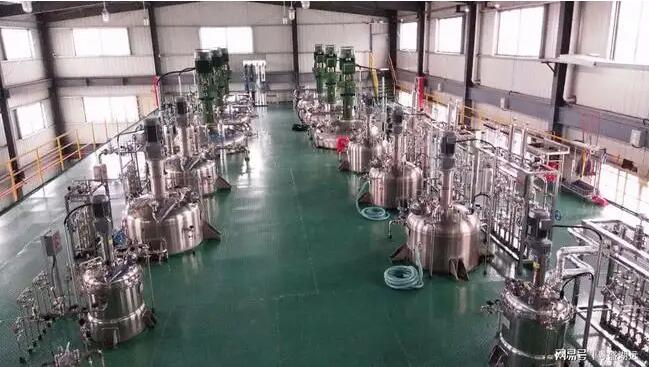

煤化工煤化工是指以煤為原料，經化學加工使煤轉化為氣體、液體和固體燃料以及化學品的過程。主要包括煤的氣化、液化、干餾，以及焦油加工和電石乙炔化工等。煤化工主要包括煤的氣化、液化、干餾，以及焦油加工和電石乙炔化工等。在煤化工可利用的生產技術中，煉焦是應用最早的工藝，并且至今仍然是化學工業的重要組成部分。煤氣化生產的合成氣是合成液體燃料、化工原料等多種產品的原料。煤直接液化，即煤高壓加氫液化，可以生產人造石油和化學產品。涉及到的泵閥設備有切斷閥、水封閥、密封閥、安全閥、旋塞閥、疏水閥、閘閥、截止閥、不銹鋼球閥、蝶閥等。醫藥化肥醫藥行業是我國國民經濟的重要組成部分，是傳統產業和現代產業相結合，一、二、三產業為一體的產業。其主要門類包括：化學原料藥及制劑、中藥材、中藥飲片、中成藥、抗生素、生物制品、生化藥品、放射性藥品、醫療器械、衛生材料、制藥機械、藥用包裝材料及醫藥商業。常見的化學制藥工藝如氨基酸藥物、 多肽與蛋白質類藥物、核酸類藥物、酶類藥物、糖類藥物、脂類藥物、維生素及輔酶類藥物、甾類激素藥物及基因工程假單胞桿菌生產干擾素等，常用的制藥設備酸化設備有酸化罐、污泥濃縮器等，反應設備有反應器、蒸餾器等，精制設備有汽提塔、加熱爐等，干燥工藝有混合機、真空干燥機等，泵閥設備有止回閥、電磁閥、閘閥、不銹鋼球閥、安全閥、蝶閥、電動截止閥電動安全閥。冶煉開采礦產開采指對固體（如煤和礦物）、液體（如原油）或氣體（如天然氣）等自然產生的礦物的采掘。包括地下或地上采掘、礦井的運行，以及一般在礦址或礦址附近從事的旨在加工原材料的所有輔助性工作，例如破磨、選礦和處理，均屬本類活動。還包括使原料得以銷售所需的準備工作。但不包括水的蓄集、凈化和分配，以及地質勘查、建筑工程活動，人類獲取重要資源的重要方式。礦石開采工藝常規有破碎、篩選、冶煉、研磨四個過程。涉及到的工藝設備有顎式破碎機、破碎機、布料篩分機、圓筒干燥機、混合機、定量皮帶給料機、集料膠帶機、強力混合機、皮帶電子稱、緩沖槽、輥式篩分機、生球粉碎機、擺動膠帶機、輥式布料機等、泵閘有閘閥、放空閥、水泵、螺桿泵、提升泵、高壓泵、三通閥門、截止閥、蝶閥等輕工業輕工業以農產品為原料的輕工業，是指直接或間接以農產品為基本原料的輕工業。主要包括食品制造、飲料制造、煙草加工、紡織、縫紉、皮革和毛皮制作、造紙以及印刷等工業；以非農產品為原料的輕工業，是指以工業品為原料的輕工業。主要包括文教體育用品、化學藥品制造、合成纖維制造、日用化學制品、日用玻璃制品、日用金屬制品、手工工具制造、醫療器械制造、文化和辦公用機械制造等工業；覆蓋了18個大類行業。泵閘有閘閥、不銹鋼球閥、安全閥、蝶閥等。

環保工程環保工程是指特定為環境保護所做的工程， 是對城市固體、氣體、液體污染的處理。污水和垃圾處理被廣泛應用于建筑、農業,交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域。城市污水處理工藝應根據處理規模、水質特性、受納水體的環境功能及當地的實際情況和要求，經全面技術經濟比較后優選確定。現代污水處理技術，按處理程度劃分，可分為一級、二級和三級處理。一級處理，主要去除污水中呈懸浮狀態的固體污染物質，物理處理法大部分只能完成一級處理的要求。二級處理，主要去除污水中呈膠體和溶解狀態的有機污染物質(BOD，COD物質)，去除率可達90%以上，使有機污染物達到排放標準。三級處理，進一步處理難降解的有機物、氮和磷等能夠導致水體富營養化的可溶性無機物等。主要方法有生物脫氮除磷法，混凝沉淀法，砂濾法，活性炭吸附法，離子交換法和電滲分析法等。常見的污水處理技術有不溶態污染物的分離技術、污染物的生物化學轉化技術、污染物的化學轉化技術、溶解態污染物的物理化學分離技術。常用的泵閥有、閘閥、電動閘門、鋼閘門、插板閘門、氣動開關、蝶閥、止回閥、截止閥、疏水閥、放空閥、節流閥、不銹鋼球閥等。

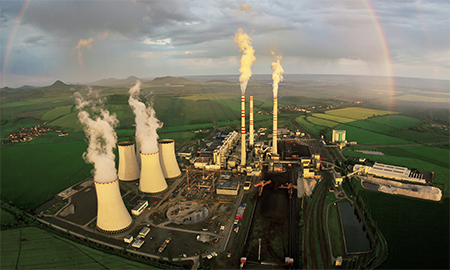

助裝置組成，由燃燒系統（以鍋爐為核心）、汽水系統（主要由各類泵、給水加熱器、凝汽器、管道、水冷壁等組成）、電氣系統（以汽輪發電機、主變壓器等為主）、控制系統等組成。前二者產生高溫高壓蒸汽；電氣系統實現由熱能、機械能到電能的轉變；。水電動力裝置由水輪發電機組、調速器、油壓裝置及其他輔助裝置組成，利用水的位能轉為水輪的機械能，再以機械能推動發電機，而得到電力。核電動力裝置由核反應堆、蒸氣發生器、汽輪發電機組及其他附屬設備組成，核反應堆按引起裂變的中子能量分為熱中子反應堆和快中子反應堆。涉及到的泵閥設備有閘閥、不銹鋼球閥、安全閥、蝶閥等。
